釜顶视觉检测在医药企业蒸馏回收工艺的应用

某大型上市医药企业

主营业务：医药中间体生产企业

客户背景：该公司对生产线自动化要求较高，全车间基本实现无人化操作，但是生产流程中，釜内液位检测采用雷达液位计进行检测及联锁控制，由于搅拌杆及釜内泡沫的影响，输出的液位数据不稳定，经常出现跳变，造成自控程序无法稳定可靠的投运；一旦流程终止后，需要人工去现场判断液位高度后，处理异常情况，再重新进行自控投运；另外由于雷达液位计无法稳定的检测出泡沫的高度，导致停止搅拌后会出现泡沫从顶部泄漏的情况。

01产品介绍

      本产品首先利用漫反射光源照射反应釜内，由视觉传感器接收液面、搅拌杆、釜壁的漫反射光，获得反应釜内图像。

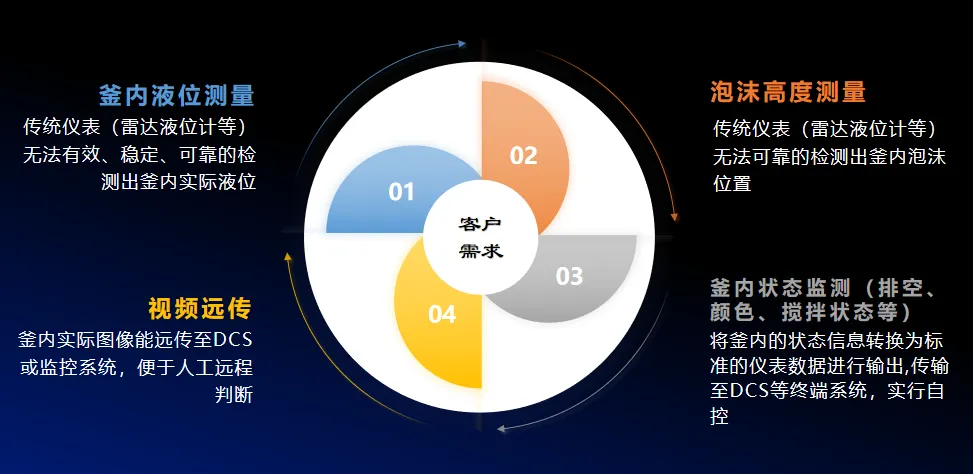

利用独创的AI图像分析技术实现以下功能：

1、釜内实时液位检测，包括实际釜内泡沫高度。

2、釜内搅拌状态、颜色等实时监控。

3、检测信息的标准化接口传输，支持4-20mA、RS485、TCP/IP等接口传输。

4、标准接口实现图像的远程传输，标准RTSP视频流，支持ONVIF协议。

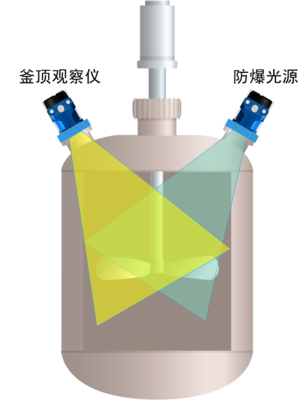

系统由釜顶视觉检测仪、防爆光源两部分组成，安装于反应釜釜顶，通过获取釜内稳定的实时图像，通过嵌入式系统对图像进行实时分析，输出检测结果，具有传输稳定、低延时等特点。通过独创的AI图像识别算法，对釜内液位、泡沫位置、颜色变化、搅拌状态等进行检测输出，也可根据用户需求进行定制化算法分析。

02产品特点

03控制信号

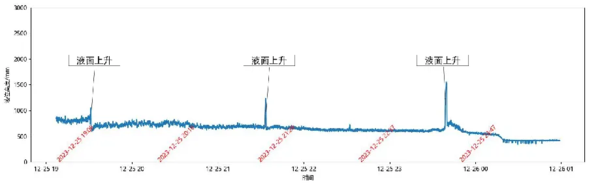

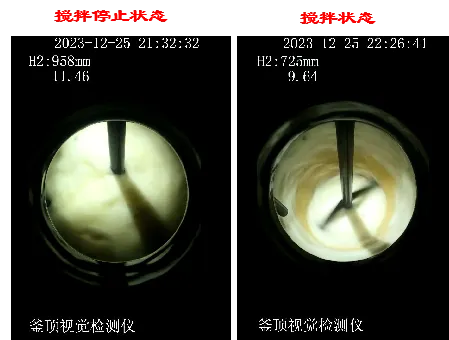

通过安装我司的釜顶视觉检测仪后，可输出实时稳定的液位信息以及泡沫高度信息，通过DCS实现稳定的自控；另外图像信号也可远传至DCS及其他终端，人工可远程对釜内状态进行实时监控，不再需要人工进行现场巡检。

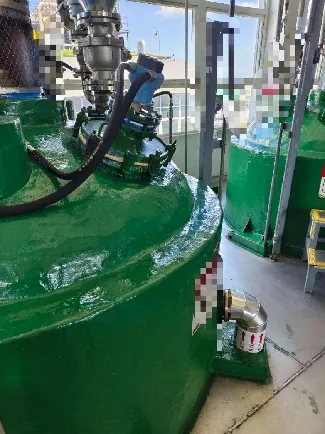

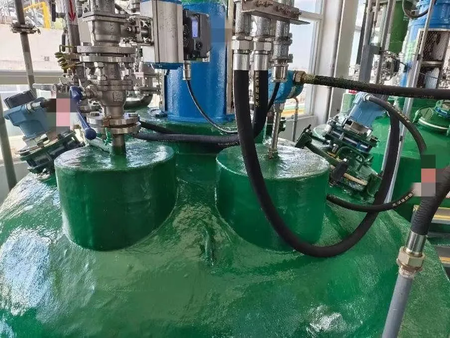

04现场安装图

1、解决了客户的生产流程自动化的问题，减少了绝大部分的人工巡检，节约人工成本。

2、解决了原先自控投用前的泡沫泄露等问题，提升了生产的安全性以及环保。

3、根据实时的液位信息及釜内颜色的判断，联锁进出料阀门的通断，提升了产品生产过程中质量的稳定性。
